您現在所在的位置： > 本實用新型公開了一種污泥滑架料倉，包括料倉桶體，所述料倉桶體底部設置相互配合的滑架機構和卸料螺旋機構，所述料倉桶體的頂部裝配有多條進泥管，所述料倉桶體內設置用于監測污泥滿料情況的料位計，所述滑架機構包括機械滑架和液壓泵站，所述料倉桶體底部還設置有與機械滑架滑動配合的油缸及連桿，所述卸料螺旋機構包括多個電動刀閘閥和卸料輸送機;當污泥滿料時，通過料位計反饋信息通知打開電動刀閘閥，卸料螺旋機構開始卸料，同時機械滑架在液壓泵站驅動下作來回往復運動。本實用新型提供了一種具有破拱能力強、系統封閉無粉塵氣味泄漏的污泥滑架料倉。
權利要求書

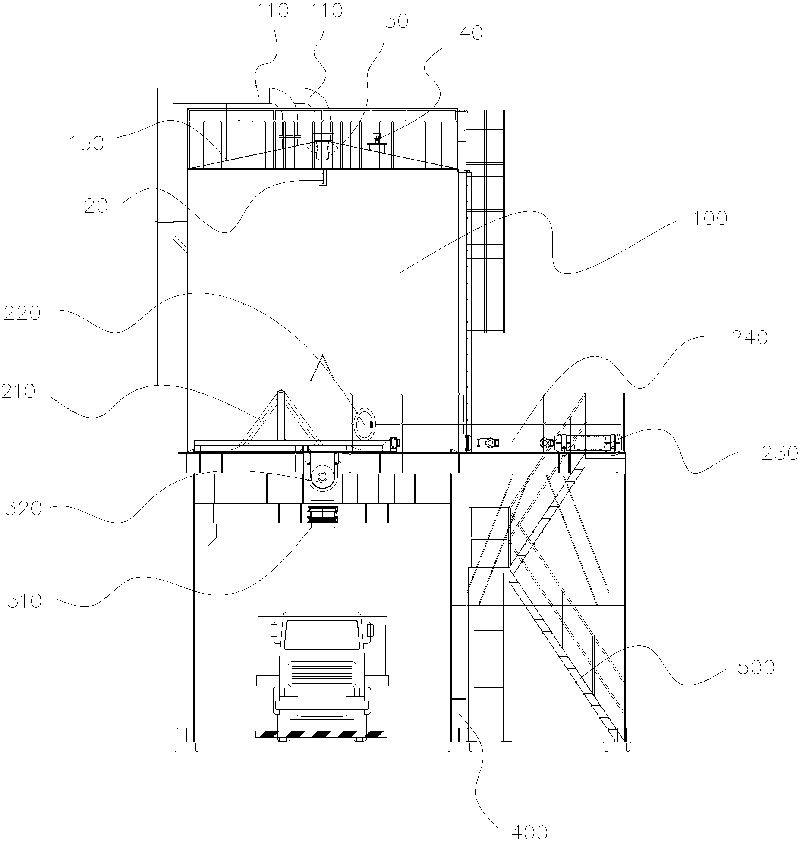

1. 污泥滑架料倉，包括料倉桶體(100)，所述料倉桶體(100)底部設置相互配合的滑架機構和卸料螺旋機構，其特征在于：所述料倉桶體(100)的頂部裝配有多條進泥管(110)，所述料倉桶體(100)內設置用于監測污泥滿料情況的料位計(120)，所述滑架機構包括機械滑架(210)和液壓泵站(220)，所述料倉桶體(100)底部還設置有與機械滑架(210)滑動配合的油缸(230)及連桿(240)，所述卸料螺旋機構包括多個電動刀閘閥(310)和卸料輸送機(320);當污泥滿料時，通過料位計(120)反饋信息通知打開電動刀閘閥(310)，卸料螺旋機構開始卸料，同時機械滑架(210)在液壓泵站(220)驅動下作來回往復運動。
2.根據權利要求1所述的污泥滑架料倉，其特征在于，所述料倉桶體(100)頂部呈傾斜設置，料倉桶體(100)頂部設置有多個進料口(130)、檢修口(140)及通氣口(150)。
3.根據權利要求1所述的污泥滑架料倉，其特征在于，所述料倉桶體(100)的下部吊裝于鋼支架(400)上，所述料倉桶體(100)外側還設置有爬梯(500)。
污泥滑架料倉本實用新型涉及水處理物料存儲設備技術領域，尤其是一種滑架式污泥料倉。
背景技術在污泥處理過程中，經過脫水機脫水后的污泥需要輸送轉移出污水處理廠，一般都是用料倉進行存儲，再經卡車運輸出廠。污泥料倉適用于脫水污泥等高濕度粘稠物質的儲存、定量配料和輸送，具有連續作業、輸送量可調等特性。
現有的污泥滑架料倉，一般都是靠倉體內污泥的自重下落到倉底，但由于污泥本身比較粘稠，部分會貼在倉壁，且下落到倉底效率低，影響了污泥的正常輸送。此外，對于一些質地較硬的污泥，下料過程中往往會在污泥底部形成橋拱，影響污泥的下落。
所以，研制出一種能解決普通的自卸式料倉靠自重卸料效率低、且倉內經常產生集泥現象影響卸料的問題即為本領域工作人員所欲研究的方向。
實用新型內容鑒于上述現有技術的缺陷，本實用新型的目的在于：提供一種具有破拱能力強、系統封閉無粉塵氣味泄漏的污泥滑架料倉。
本實用新型的技術解決方案是：一種污泥滑架料倉，包括料倉桶體，所述料倉桶體底部設置相互配合的滑架機構和卸料螺旋機構，所述料倉桶體的頂部裝配有多條進泥管，所述料倉桶體內設置用于監測污泥滿料情況的料位計，所述滑架機構包括機械滑架和液壓泵站，所述料倉桶體底部還設置有與機械滑架滑動配合的油缸及連桿，所述卸料螺旋機構包括多個電動刀閘閥和卸料輸送機;當污泥滿料時，通過料位計反饋信息通知打開電動刀閘閥，卸料螺旋機構開始卸料，同時機械滑架在液壓泵站驅動下作來回往復運動。
在上述的污泥滑架料倉中，所述料倉桶體頂部呈傾斜設置，料倉桶體頂部設置有多個進料口、檢修口及通氣口。
在上述的污泥滑架料倉中，所述料倉桶體的下部吊裝于鋼支架上，所述料倉桶體外側還設置有爬梯。
本實用新型的有益效果是：
1、通過在料倉桶體底部設置與機械滑架滑動配合的油缸及連桿，保證在落料的同時物料能夠及時被卸料輸送機運走，不會造成污泥落入所述料倉底部造成污泥在所述料倉底部內堆積的情況。
2、通過在料倉桶體底部設置機械滑架和液壓泵站，使機械滑架在液壓泵站的液壓動力驅動下作來回往復運動，機械滑架滑動對污泥進行破拱，減少料倉內集泥狀況，使污泥順利卸落。
3、本料倉設備為全密封結構，封閉無粉塵氣味泄漏等諸多優點，是理想的存儲設備。
